Cách Đọc Bản Vẽ Thi Công Nhà Xưởng Cho Người Mới

1. Tại sao bạn phải biết đọc bản vẽ thi công?

Trước khi đi vào kỹ thuật, hãy hiểu tại sao kỹ năng này lại mang tính sống còn. Bản vẽ thi công là ngôn ngữ chung duy nhất chủ đầu từ, kiến trúc sư và đội ngũ thi công.

• Tránh sai sót chết người: Một sự hiểu nhầm về vị trí bu lông neo hay cao độ nền nhà xưởng có thể dẫn đến việc phải đập đi xây lại, gây thiệt hại hàng trăm triệu đồng.
• Kiểm soát vật tư: Đọc được bản vẽ giúp bạn ước lương được khối lượng thép tiền chế, tôn lợp, hay bê tông cần thiết, tránh thất thoát vật tư.
• Giám sát chất lượng: Bạn sẽ biết được thợ đang làm đúng hay sai so với cam kết ban đầu.

>> Xem thêm: Bản vẽ xây dựng là gì? Thông tin, cách đọc bản vẽ xây dựng

2. Các loại bản vẽ cơ bản trong hồ sơ nhà xưởng

Một bộ hồ sơ thiết kế nhà xưởng tiêu chuẩn thường bao gồm 4 phần chính. Bạn cần đọc theo thứ tự tổng thể đến chi tiết:

2.1. Bản vẽ quy hoạch tổng thể

Giúp bạn hình dung vị trí nhà xưởng trong khu đất, các lối ra vào, hệ thống đường nội bộ và cây xanh.

2.2. Bản vẽ kiến trúc

Tập trung vào diện mạo và công năng sử dụng:

• Mặt bằng: Bố trí các khu vực sản xuất, kho bãi, văn phòng.
• Mặt đứng: Chiều cao nhà xưởng, vị trí cửa số, cửa đi và mái.
• Mặt cắt: Thể hiện các lớp vật liệu sàn, và chiều cao thông thủy.

2.3. Bản vẽ kết cấu

Đây là phần quan trọng đối với nhà xưởng khung thép tiền chế. Nó bao gồm:

• Móng và cổ cột.

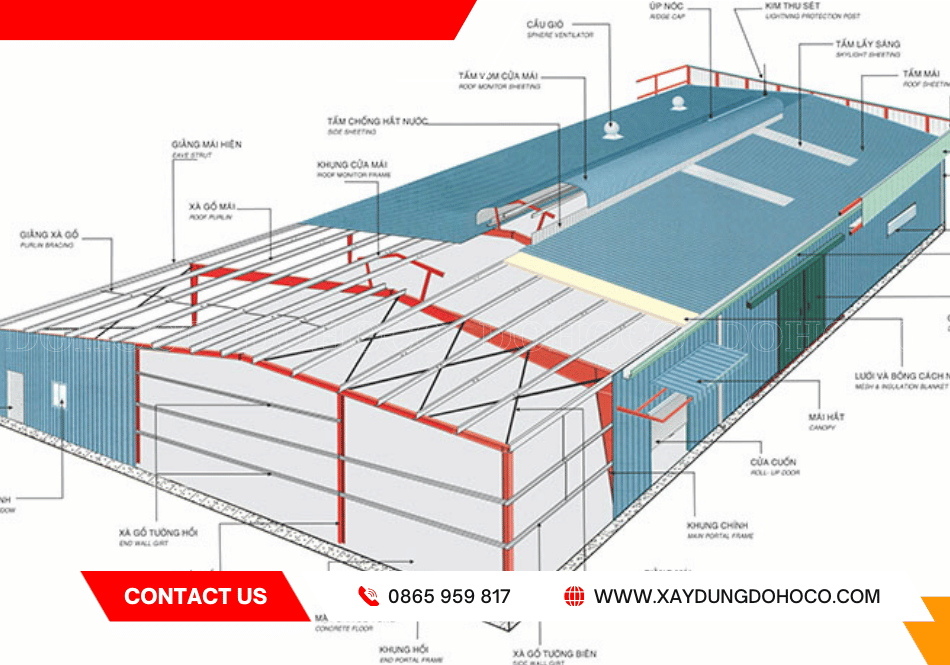

• Khung thép tiền chế: Cột, kèo, xà gồ.
• Hệ giằng: Giằng mái, giằng cột để đảm bảo độ ổn định.

2.4. Bản vẽ cơ điện (MEP)

Bao gồm hệ thống chiếu sáng, điện sản xuất, cấp thoát nước và đặc biệt là hệ thống Phòng cháy chữa cháy (PCCC), yếu tố tiến quyết để nhà xưởng đi vào hoạt động.

>> Xem thêm: Dịch vụ sửa chữa nhà xưởng tại Bình Dương uy tín Top 10

3. Quy trình 5 bước đọc bản vẽ cho người mới bắt đầu

Để không bị "ngợp", hãy áp dụng quy trình đọc bản vẽ theo trình tự logic sau đây:

Bước 1: Đọc khung tên và chú thích

Trước khi nhìn vào hình vẽ, hãy đọc khung tên ở góc dưới bên phải tờ bản vẽ. Tại đây bạn sẽ biết:

• Tên bản vẽ (Ví dụ: Mặt bằng kết cấu mái).
• Tỷ lệ bản vẽ (1:50, 1:100, 1:200).
• Ký hiệu các loại vật liệu và quy ước viết tắt.

Bước 2: Xem xét mặt bằng tổng thể

Xác định hướng của nhà xưởng và các trục định vị (Trục A, B, C theo phương ngang và Trục 1, 2, 3 theo phương dọc). Các trục này là "kim chỉ nam" để xác định của bất kỳ cấu kiện nào.

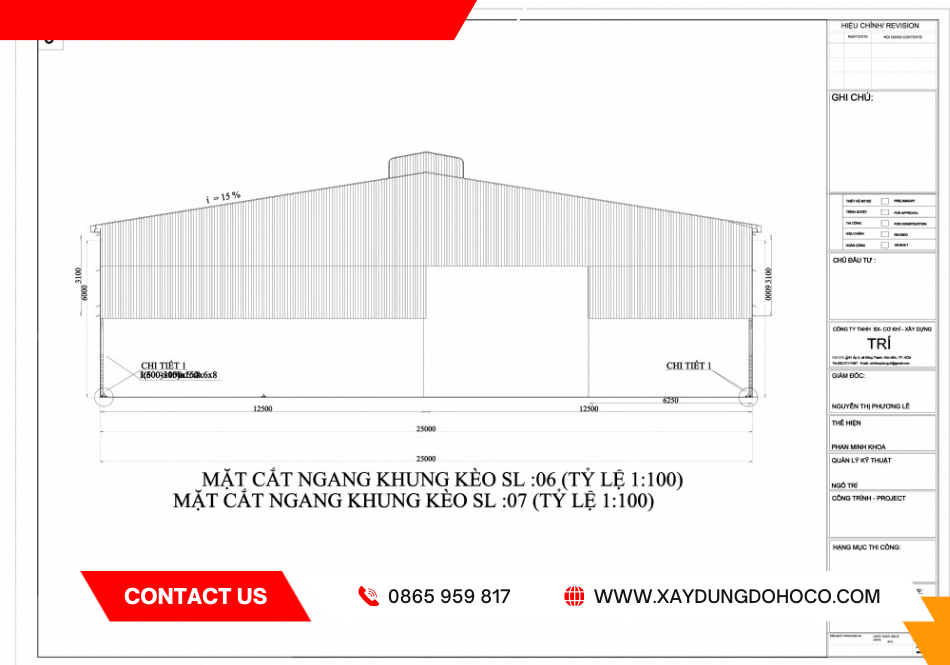

Bước 3: Nghiên cứu bản vẽ mặt cắt và mặt đứng

• Mặt đứng: Cho biết cao độ đỉnh mái, cao độ máng xối.
• Mặt cắt: Cho bạn thấy cấu tạo bên trong, tư độ dày của lớp bê tông nền đến độ dốc của mái tôn. Bạn có thể tham khảo thêm về tiêu chuẩn thiết kế nhà xưởng để hiểu rõ hơn về thông số kỹ thuật bắt buộc.

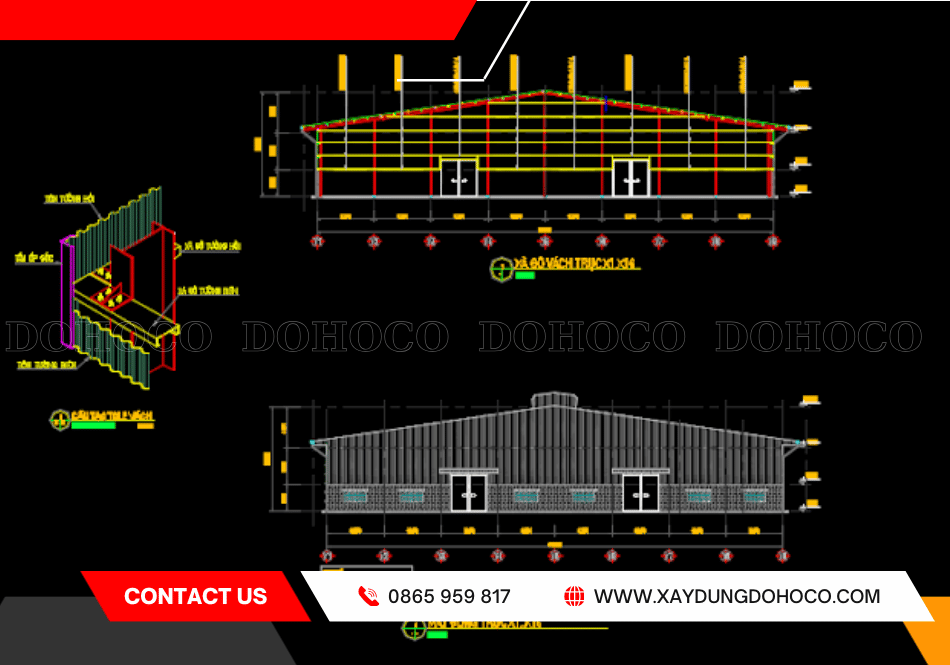

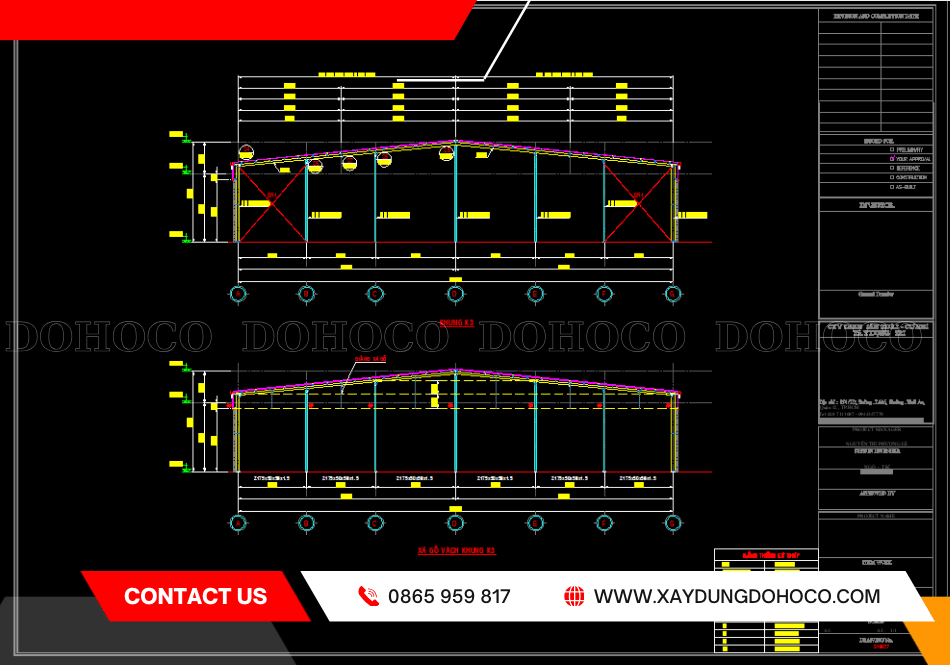

Bước 4: Đi sâu vào chi tiết kết cấu thép

Nhà xưởng hiện đại chủ yếu là kết cấu thép. Bạn cần chú ý:

• Chi tiết liên kết: Cách các bulong neo liên kết chân cột vào móng.
• Kích thước xà gồ: Khoảng cách giữa các thanh xà gồ C hoặc Z.
• Chi tiết mối hàn: Các ký hiệu về đường hàn công trình hoặc hàn tại nhà máy.

Bước 5: Kiểm tra các bản vẽ kỹ thuật liên quan

Cuối cùng, hãy đối chiếu với bản vẽ điện nước để đảm bảo rằng vị trí đặt máy móc sản xuất không bị vướng vào cột hay hệ thống thoát nước mưa.

4. Các ký hiệu thường gặp bạn phải ghi nhớ

Trong bản vẽ thi công, các ký hiệu thay thế cho lời nói. Dưới đây là bảng tra cứu nhanh:

5. Những lưu ý "Vàng" để tránh sai sót khi thi công

Việc đọc hiểu chỉ là bước đầu, việc chuyển đổi từ bản vẽ ra thực tế đòi hỏi sự tinh tế:

• Luôn kiểm tra tỷ lệ: Đôi khi bản vẽ in ra không đúng tỷ lệ do cài đặt máy in. Hãy dùng thước tỷ lệ chuyên dụng để kiểm tra lại một kích thước tổng thể đã biết.
• Chú ý các ghi chú nhỏ: Những dòng chữ nhỏ ở dọc bản vẽ thường chứa đựng các yêu cầu đặc biệt về bê tông hoặc cường độ thép.
• Sự thống nhất giữa các bản vẽ: Nếu thấy sự sai khác giữa bản vẽ kiến trúc và kết cấu (ví dụ: cột bị lệch vị trí). Hãy phản hồi ngay với bộ phận thiết kế.
• Sử dụng công nghệ hỗ trợ: Ngày nay, các phần mềm như AutoCAD, Revit và Tekla cho phép xem mô hình 3D. Nếu có thể, hãy yêu cầu đơn vị thiết kế cung cấp file 3D để dễ hình dung các nút liên kết phức tạp. Bạn có thể tìm hiểu thêm về giải pháp xây dựng nhà xưởng trọn gói dể được hỗ trợ giai đoạn thiết kế đến thi công.
