Tủ điện là gì? Ứng dụng của tủ điện nhà xưởng

Tủ điện là một thiết bị không thể thiết trong bất kỳ công trình xây dựng, nhà máy sản xuất hay hay hệ thống điện dân dụng nào. Trong môi trường nhà xưởng, tủ điện không chỉ đơn thuần là nơi chứa đựng các thiết bị đóng cắt mà còn là trái tim điều khiển toàn bộ hệ thống sản xuất, đảm bảo an toàn, ổn định và hiệu suất vận hành của dây chuyền.

Bài viết này DOHOCO sẽ làm rõ định nghĩa, phân loại các loại tủ điện phổ biến và phân tích chi tiết về ứng dụng sống còn của chúng trong nhà xưởng công nghiệp.

1. Tủ điện là gì? Cấu tạo và chức năng cốt lõi

1.1 Định nghĩa

Tủ điện là một hệ thống khép kín được thiết kế dưới dạng hình hộp hoặc hình chữ nhật, thường được làm từ thép tấm, inox hoặc vật liệu composte. Chức năng chính của nó là nơi lắp đặt, bảo vệ, và quản lý các thiết bị điện như: cầu dao, aptomat, rơ le, biến tần, bộ điều khiển PLC, đồng hồ đo lường và các thiết bị hiển thị khác.

1.2 Cấu tạo cơ bản

Một tủ điện hoàn chỉnh bao gồm ba phần chính:

Vỏ tủ: Thường làm bằng thép tấm sơn tĩnh điện hoặc inox, có chức năng bảo vệ các thiết bị bên trong khỏi tác động cơ học, bụi bẩn, nước và nhiệt độ môi trường.
Thiết bị đóng cắt và bảo vệ: Bao gồm các thiết bị như cầu dao, aptomat, contactor, cầu chì,.. thực hiện chức năng cấp điện, ngắt điện và bảo vệ hệ thống khỏi sự cố ngắn mạc, quá tải.
Thiết bị điều khiển và giám sát: Bao gồm các thiết bị thông minh như PLC, màn hình HMI, biến tần, rơ-le thời gian, đèn báo, đồng hồ đo,..thực hiện chức năng điều khiển tự động và giám sát các thông số vận hành.

1.3 Chức năng cốt lõi

Tủ điện thực hiện bốn chức năng không thể thiếu:

Cung cấp và phân phối điện nặng: Phân chia nguồn điện chính đến các khu vực, dây chuyền sản xuất khác nhau trong nhà xưởng.
Bảo vệ hệ thống: Tự động ngắt điện khi xảy ra sự cố, bảo vệ máy móc và người vận hành.
Điều khiển tự động: Chứa các thiệt bị lập trình để điều khiển hoạt động của máy móc, bơm, quạt, đèn,..
Giám sát và đo lường: Theo dõi các thông số điện áp, dòng điện, công suất,..giúp quản lý năng lượng hiệu quả.

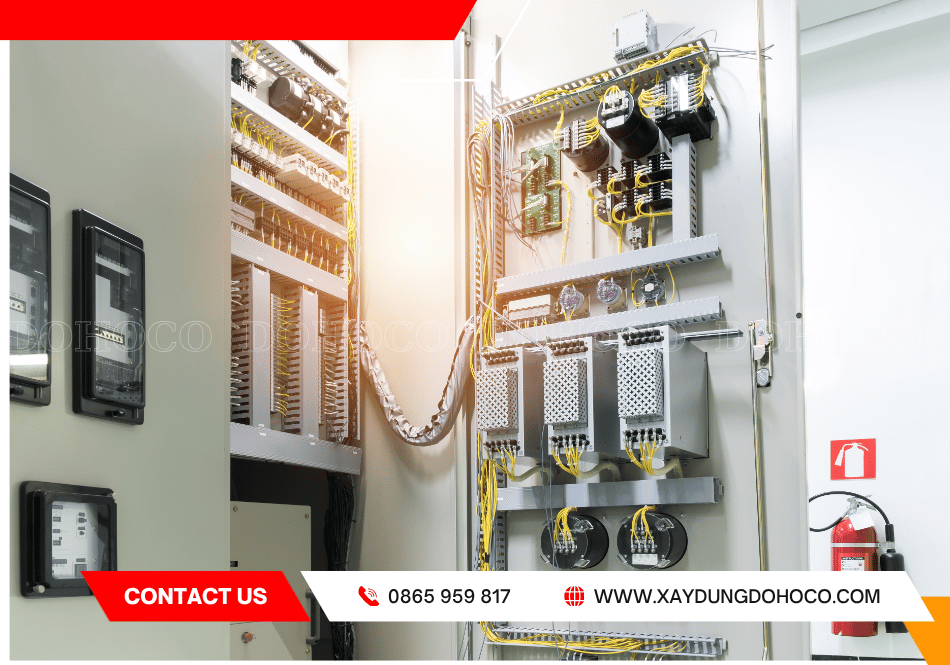

Tủ điện là gì? Cấu tạo và chức năng cốt lõi

>> Xem thêm: Sửa chữa và làm mới hệ thống điện nước nhà xưởng chuyên nghiệp

2. Phân loại các loại tủ điện phổ biến trong nhà xưởng

Trong môi trường công nghiệp, tủ điện được phân loại dựa trên chức năng điều khiển và vị trí lắp đặt.

Loại Tủ Điện	Tên Tiếng Anh	Chức Năng Chính	Ứng Dụng Trong Nhà Xưởng
Tủ Điện Tổng (MSB)	Main Switch Board	Phân phối điện năng chính cho toàn bộ nhà xưởng, bảo vệ mạch nhánh.	Đặt tại phòng điện chính, gần máy biến áp.
Tủ Phân Phối (DB)	Distribution Board	Phân phối điện từ tủ MSB đến các khu vực nhỏ, các tầng, hoặc các dây chuyền sản xuất.	Đặt rải rác trong khu vực sản xuất.
Tủ Điều Khiển Động Cơ	Motor Control Center (MCC)	Điều khiển khởi động, dừng, đảo chiều các động cơ lớn (bơm, quạt, máy nén khí, băng tải).	Gần khu vực lắp đặt động cơ hoặc trung tâm điều khiển dây chuyền.
Tủ ATS	Automatic Transfer Switch	Tự động chuyển đổi nguồn điện giữa nguồn lưới (Grid) và nguồn dự phòng (máy phát điện).	Lắp đặt cho các nhà xưởng cần nguồn điện liên tục, quan trọng.
Tủ Tụ Bù (PFC)	Power Factor Correction	Cải thiện hệ số công suất, giảm tổn thất điện năng và tránh bị phạt tiền điện.	Đặt gần tủ MSB hoặc tủ phân phối chính.
Tủ Điều Khiển PLC	PLC Control Panel	Chứa bộ điều khiển logic lập trình, điều khiển toàn bộ dây chuyền sản xuất tự động.	Lắp đặt trong phòng điều khiển hoặc khu vực sản xuất.

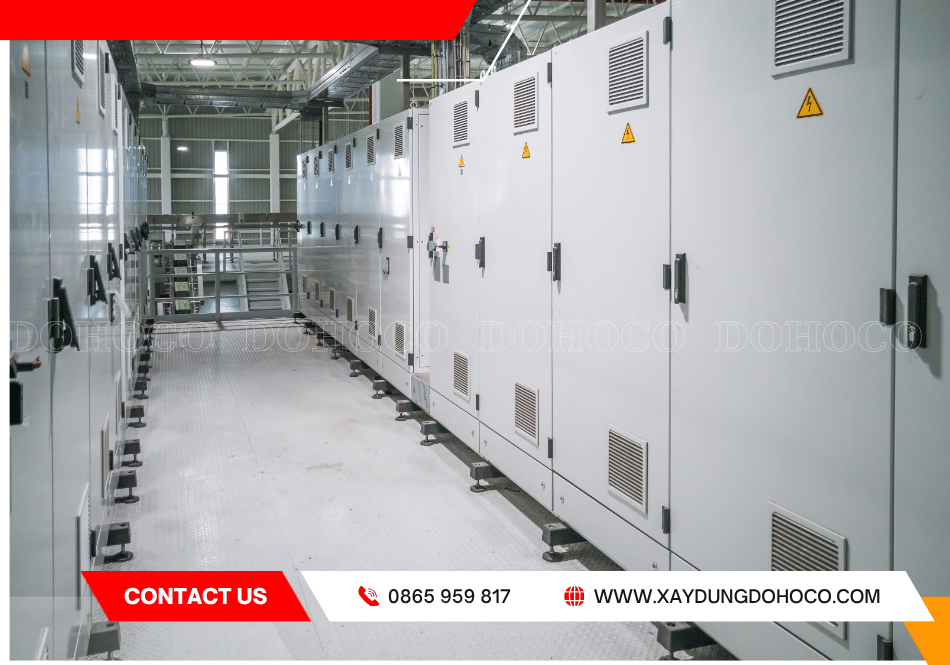

Phân loại các loại tủ điện phổ biến trong nhà xưởng

>> Xem thêm: Thay dây điện, ổ cắm, CB, công tắc, bố trí lại hệ thống điện an toàn.

3. Ứng dụng sống còn của tủ điển trong nhà xưởng công nghiệp

Vai trò của tủ điểm trong nhà xưởng chỉ giới hạn ở việc cấp nguồn, mà còn là yếu tố quyết định hiệu quả và tính cạnh tranh:

3.1 Đảm bảo an toàn vận hành và thiết bị

Một trường nhà xưởng luôn tiềm ẩn rủi ro về quá tải do máy móc hoạt động liên tục. Tủ điện, với các thiết bị bảo vệ nhu cầu chì và anpomat, sẽ ngắt mạch ngay lập tức khi có sự cố, ngăn chặn cháy nổ. Bảo vệ các thiết bị đắt tiền và quan trọng hơn cả là đảm bảo an toàn tính mạng cho người lao động.

3.2 Tối ưu hóa hiệu suất sản xuất

Điều khiển tự động: Tủ MCC và tủ PLC giúp tự động hóa quy trình sản xuất. Ví dụ: điều khiển băng tải theo cảm biến, cảm động bơm hóa chất theo định lượng. Điều này giảm thiểu sai sót do con người và tăng tốc độ sản xuất.
Quản lý năng lượng: Tủ tụ bù giúp nâng cao hệ số công suất. Tự đó giảm tổn thất điện năng và tối ưu hóa chi phí điện năng và tối ưu hóa chi phí điện hàng tháng, nâng cao hiệu quả kinh tế.

3.3 Linh hoạt trong mở rộng và bảo trì

Hệ thống tủ điện được thiết kế theo module, cho phép kỹ sư dễ dàng:

Mở rộng: Thêm các nhánh tải mới khi lắp đặt máy móc mới mà không ảnh hưởng đến hệ thống hiện có.
Bảo trì: Dễ dàng ngắt điện cục bộ từng khu vực ( thông qua tủ DB) để sửa chữa, bảo trì mà không cần dùng toàn bộ nhà xưởng.

>> Xem thêm: Cải tạo hệ thống điện 3 pha, tủ điện công nghiệp.

4. Đơn vị cung cấp và thi công hệ thống điện nhà xưởng uy tín

Để hệ thống điện nhà xưởng vận hành ổn định, an toàn và đáp ứng đúng nhu cầu sản xuất. Việc lựa chọn đơn vị cung cấp và thi công chuyên nghiệp là vô cùng quan trọng. DOHOCO hiện là một trong những đơn vị được nhiều doanh nghiệp lựa chọn. Với kinh nghiệm lâu năm vfa đội ngũ kỹ sư giàu chuyên môn.

Chúng tôi cung cấp trọn gói giải pháp hệ thống điện nhà xưởng, bao gồm:

Thiết kế và lắp đặt tủ điện, tủ điều khiển, tủ phân phối.
Thi công hệ thống điện động lực, điện chiếu sáng, điện máy móc sản xuất.
Thi công thang máng cáp, ống ghen, ống thép luồn dây.
Nâng cấp và cải tạo hệ thống điện cũ, kiểm tra an toàn điện định kỳ.
Lắp đặt tủ điện ngoài trời, chống nước chống bụi.
